產品名稱：雙路交流電網絕緣監測儀

產品型號：

所屬分類：上海自一船用儀表廠

概要：

產品編號：

產品類型：　

Q系列電量、非電量測量指示儀表系列

產品名稱：

雙路交流電網絕緣監測儀

產品精度：

1.5

特性：

監測500V以下交流電網的絕緣電阻當電網絕緣電阻低于設定值時輸出一報警信號

當電網絕緣電阻低于設定值時輸出——報警信號

偏轉角：90°

環境溫度：-25℃ to +55℃

外殼防護：IP42/52

耐振動：0.7g

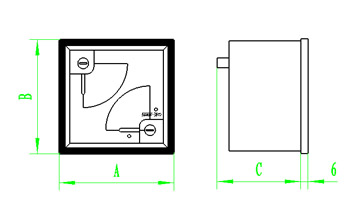

前面板尺寸：96x96mm

準確度等級：1.5

額定電壓：Un±15%(Un:220V,380V)

電源消耗：≤5VA

重量：1.1kg

報警精度：10kΩ＋20%, 30kΩ±20%, 60kΩ±10%, 100kΩ±10%

200kΩ＋10%, 300kΩ±10%, 500kΩ±10%, 1MΩ±10%

開關容量：250Vac.5A

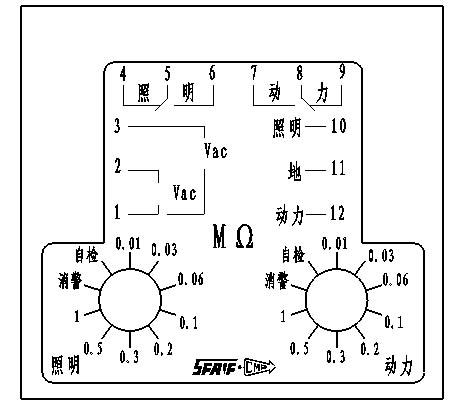

接線示意圖

測量范圍

測量范圍	額定電壓
0～5MΩ	220Vor/and 380V

注報警點的設置亦可根據用戶要求進行，如需要請?jiān)诤贤凶⒚鳌?
